钢丝绳电动葫芦重锤限位器的工作原理

杭州冠航机械 2022-11-18 阅读次数: 141

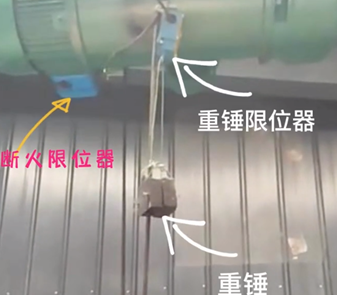

继断火限位器、上升限位器之后,又新增加了一个钢丝绳电动葫芦安全保护装置:重锤限位器。使用时,它被安装电动葫芦卷筒下方,当电动葫芦的吊钩上升到重锤时,电机自动停机,功能和升降限位器相似。

重锤限位器有铝壳、塑料壳两种外包装形式,内部分布着各种线路,从其内部结构图上我们可以看出重锤限位器就是一个行程开关。

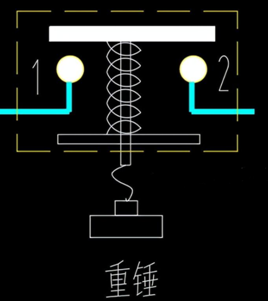

原理示意图如下:当重锤吊着时,在重力的作用下触点1 2接通;当吊钩顶动重锤时,重锤上升,在弹簧作用下触点1 2断开。如下图

由于钢丝绳电动葫芦是频繁操作设备。一次吊装可能会有很多次点动操作来调整位置。频繁点动容易造成接触器触头烧损,还有可能造成触头粘连,释放延时等故障,即便安装了重锤限位器,断开了线圈电路,但接触器有可能不释放或延时释放。这种可能性虽然比较小,但一出现就会造成冲顶故障,非常危险,所以我们还要加装断火限位器来强制断开主电路。
